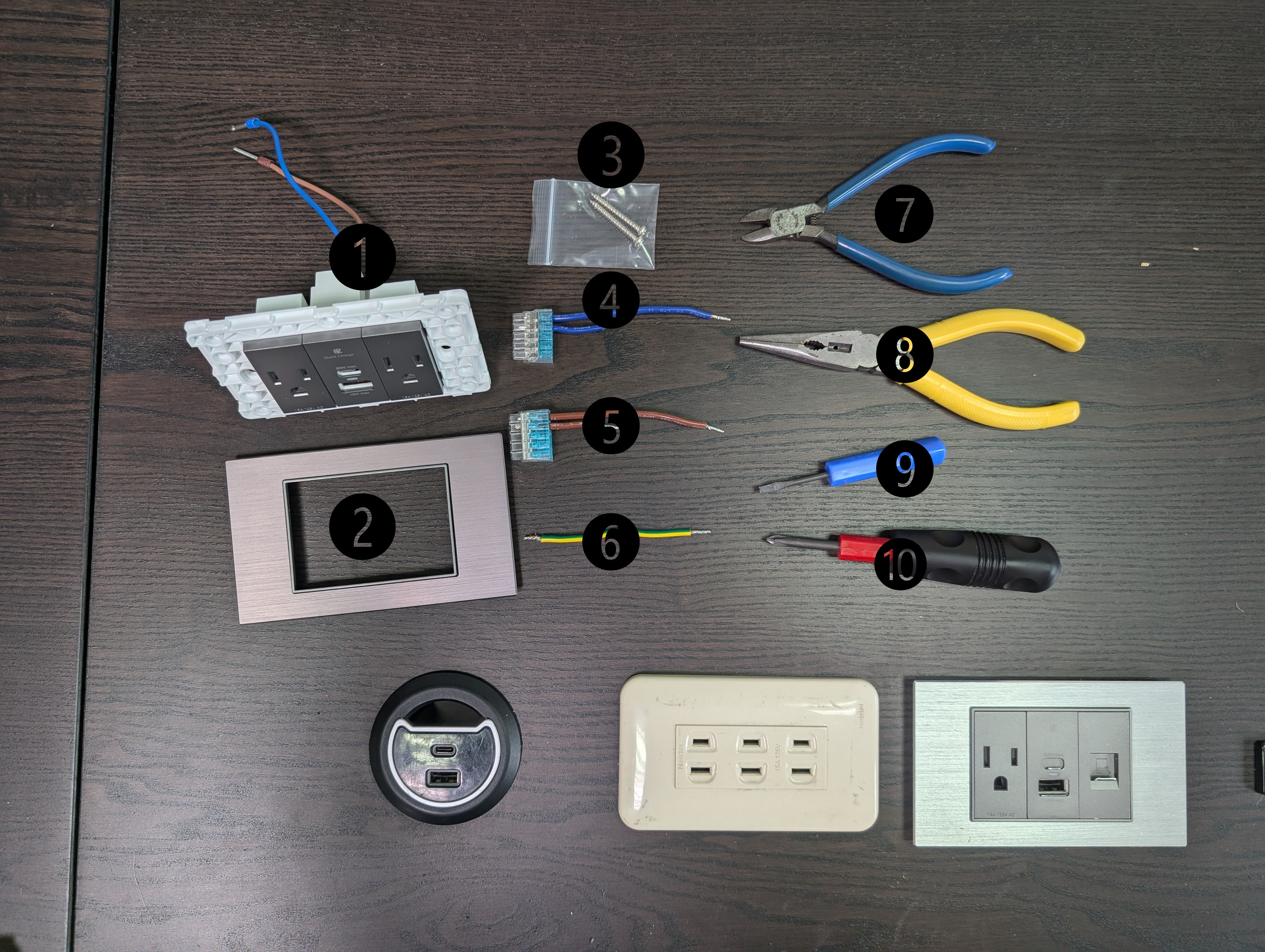

在更換插座前需要準備的工具及材料



  1. 插座基座
  2. 插座面板
  3. 螺絲
  4. 中性線配線組
  5. 火線配線組
  6. 接地線
  7. 斜口鉗
  8. 尖嘴鉗
  9. 一字螺絲起子
  10. 十字螺絲起子



易智快充，DIY更換插座前，需準備的工具跟材料



貼心提醒，裝卸插座前，請將電源關閉，以免危險事故發生



●插座更換步驟

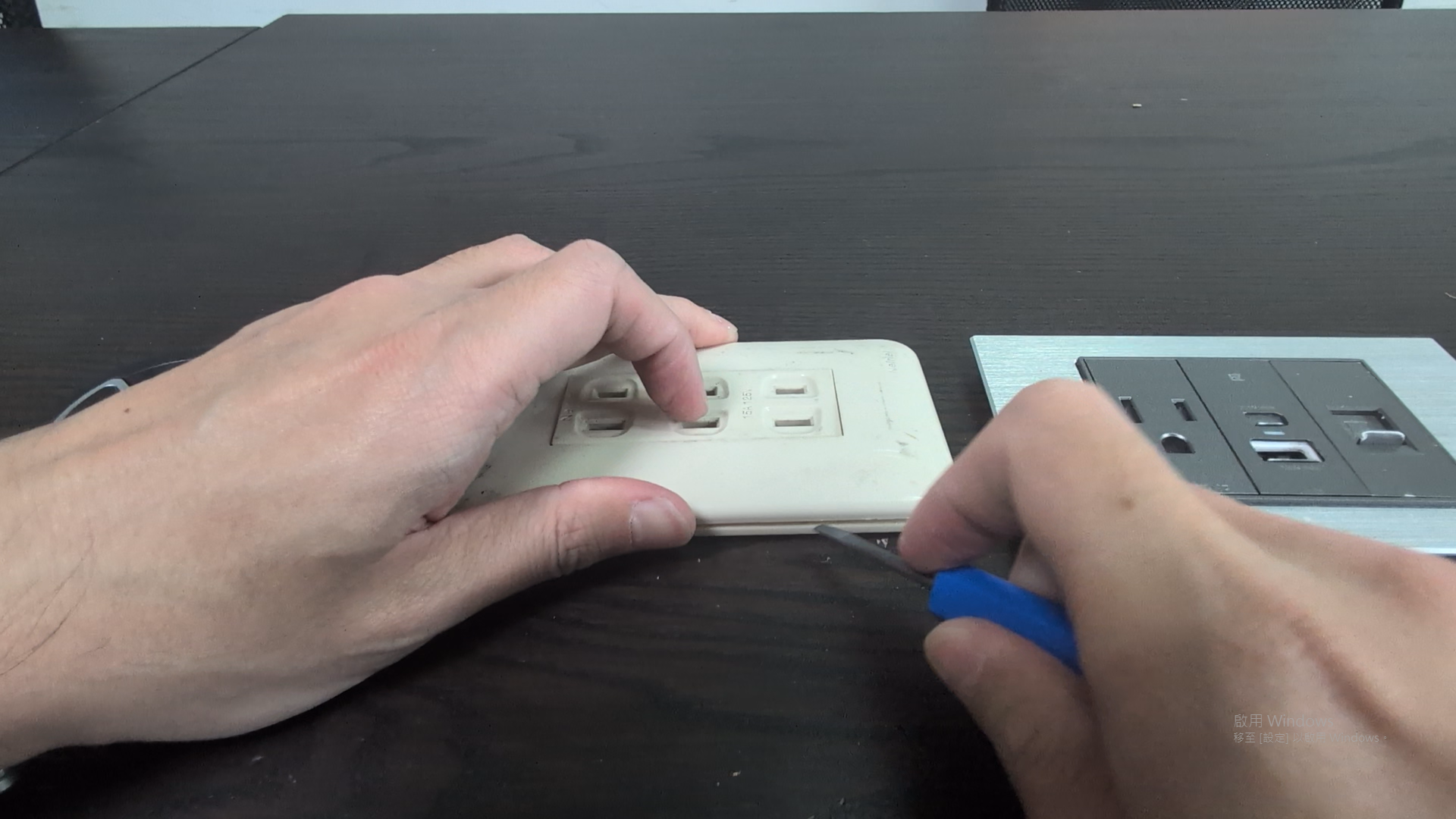

步驟１.使用一字螺絲起，插入插座面板與插座基座接縫處，將插座面板卸下來。



易智快充，步驟１檢查插座面板接縫處，用一字螺絲起子將面板拆下

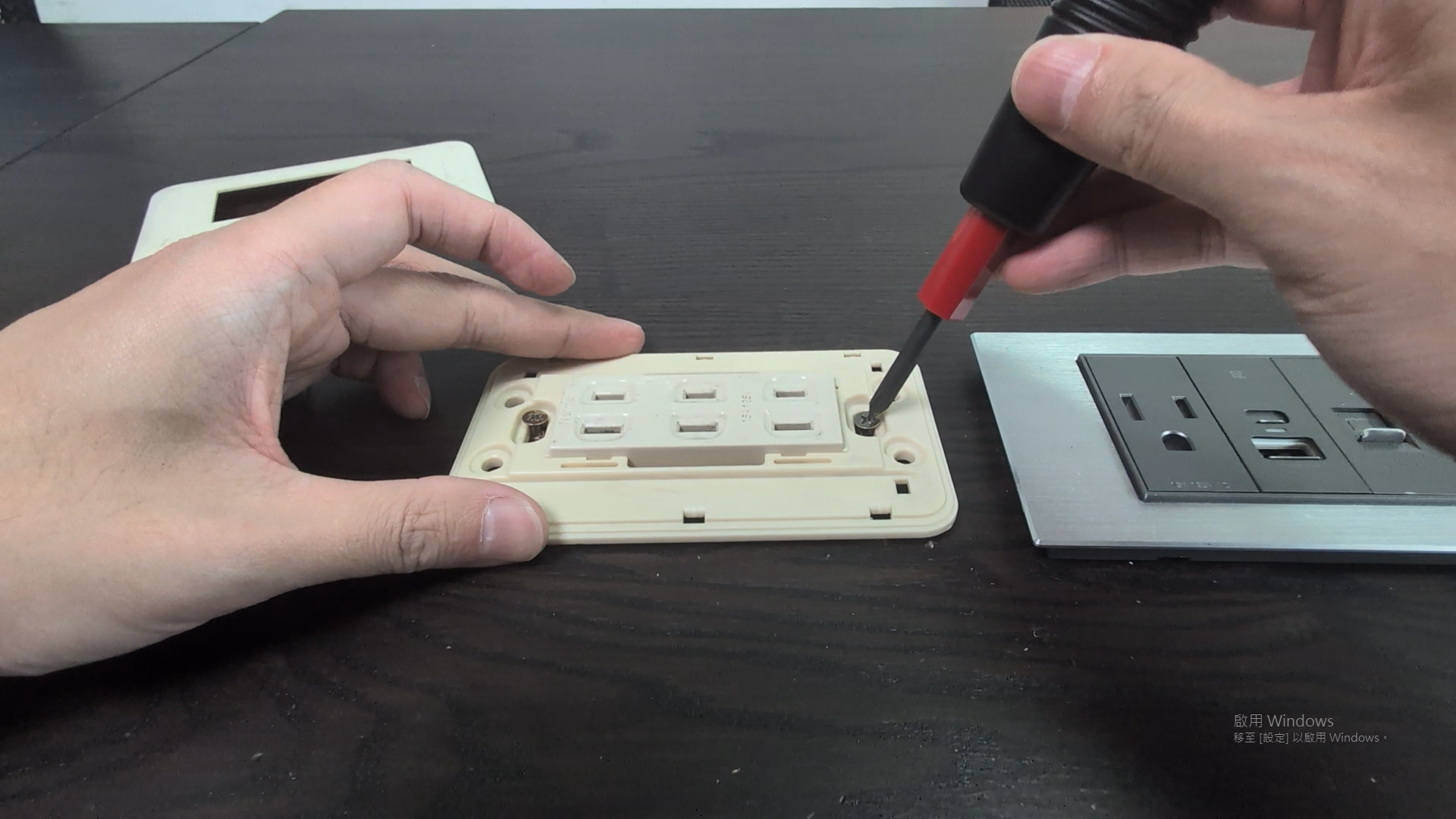

步驟２.取下插座面板後，使用十字螺絲起子，將插座基座兩側的螺絲擰下來。



易智快充，步驟２使用十字螺絲起，將插座基座兩側固定螺絲卸下

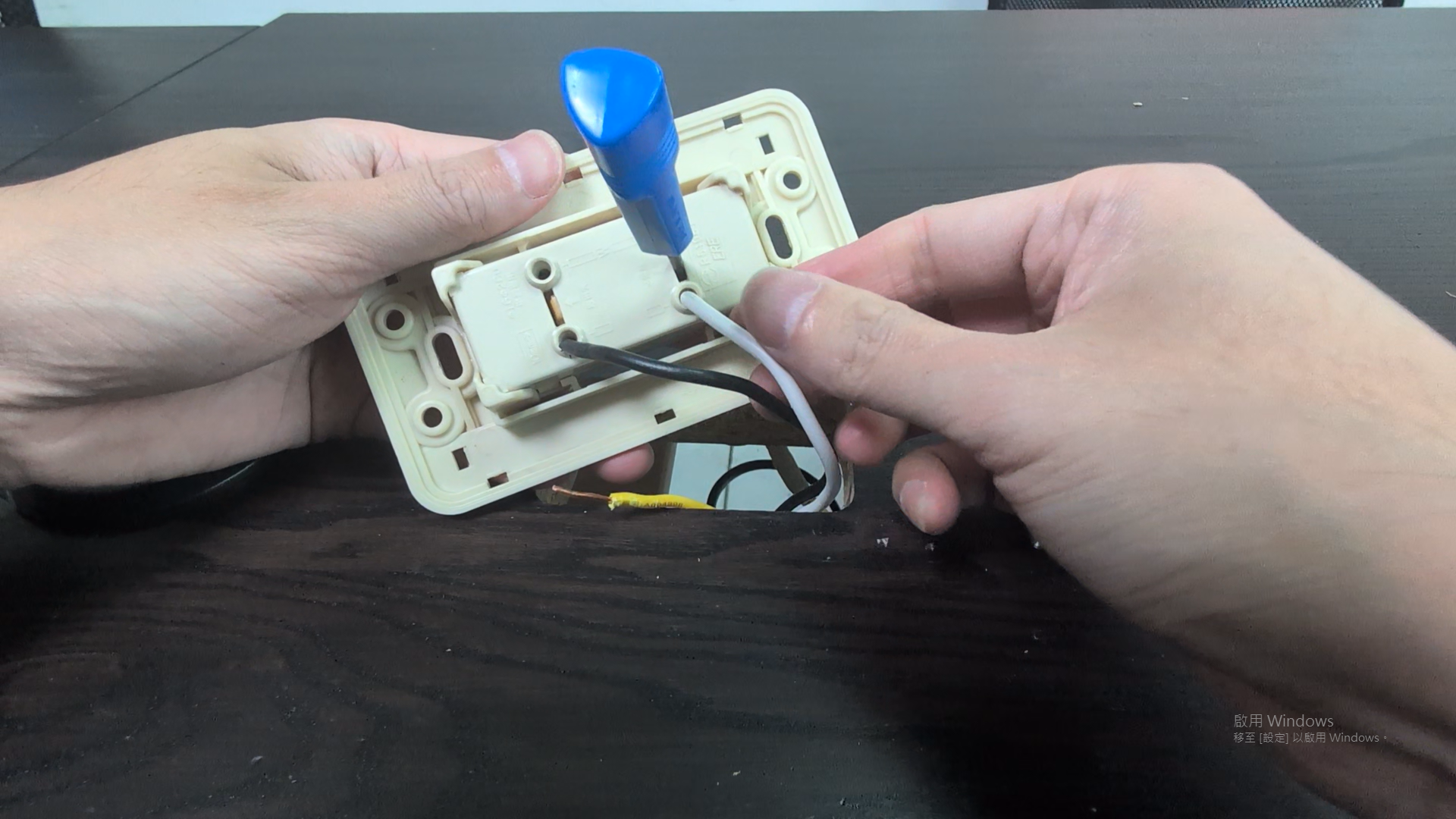

步驟３.將一字螺絲起插入電線夾層中，以利鬆脫電線夾層機關。



易智快充，步驟３將一字螺絲起子插入電線夾縫中，以利鬆脫固定電線的夾層

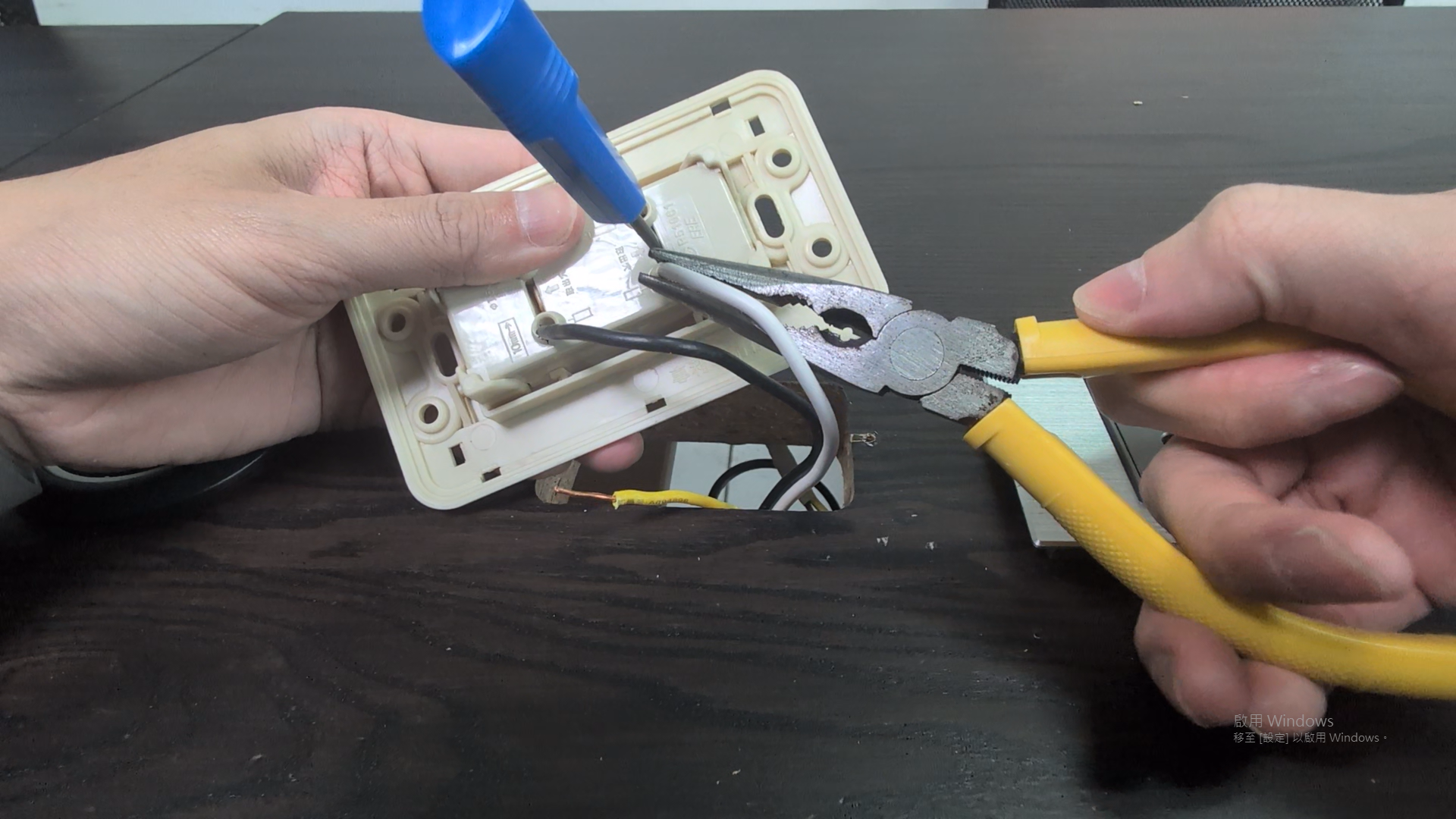

步驟４.使用尖嘴鉗夾住電線，左右搖晃尖嘴鉗鬆脫電線，取下全部電線後，拔除一字螺絲起子。



易智快充，步驟４，使用尖嘴鉗夾住電線，左右搖晃尖嘴鉗鬆脫電線，取下全部電線後，拔除一字螺絲起子



步驟５.將中性線配線組接入N或W接線端子，火線配線組接入L接線端子。



插座背面通常有三個接線端子：



  • 中性線：接線端子標示為 N或W，通常連接白色、藍色線。
  • 火線：接線端子標示為 L，通常連接黑色、紅色或棕色線。
  • 接地線：接線端子標示為 PE 或接地符號⏚，通常連接綠色、黃綠色相間線。

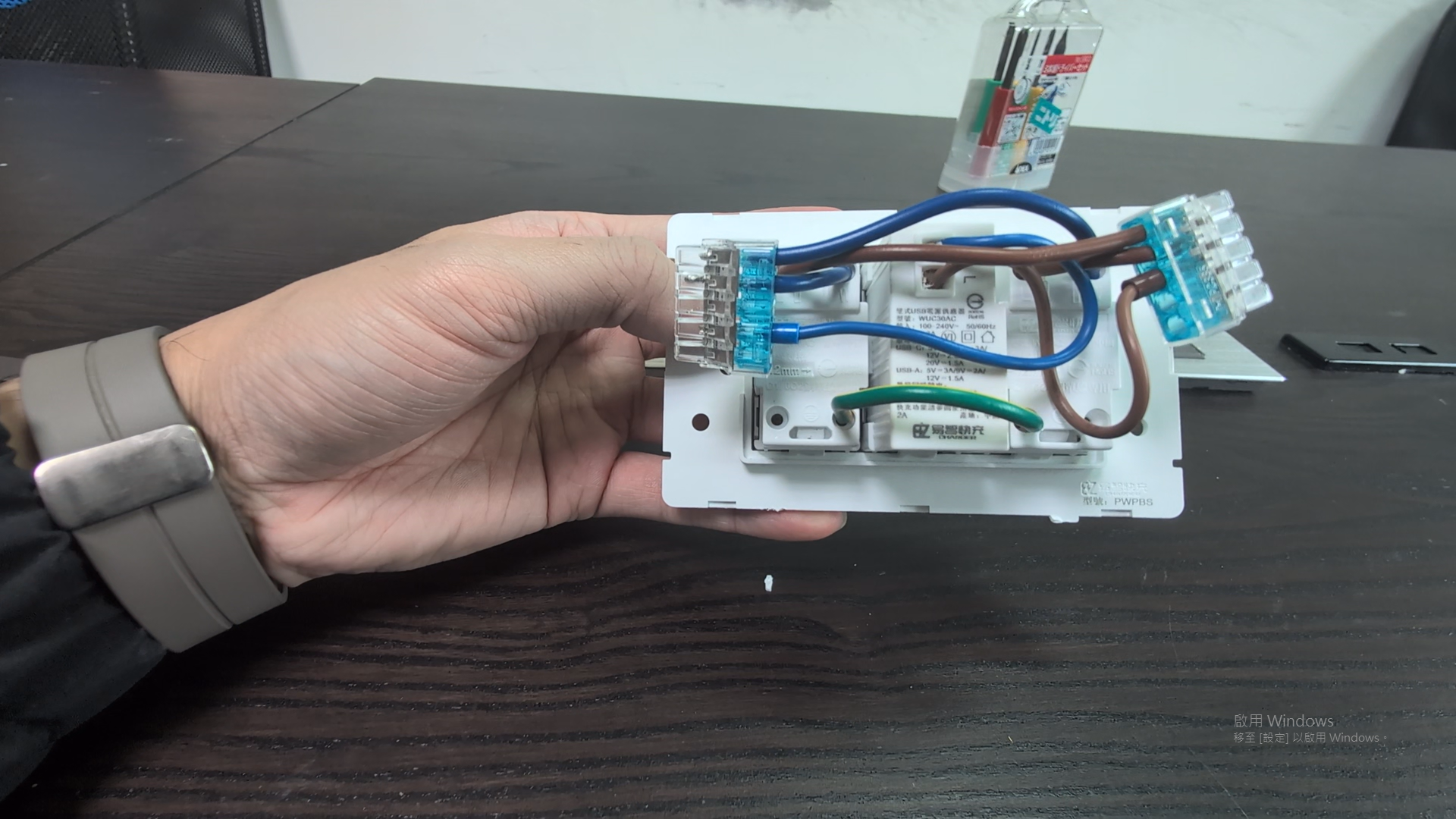

易智快充，步驟５.將中性線配線組接入N或W接線端子，火線配線組接入L接線端子。

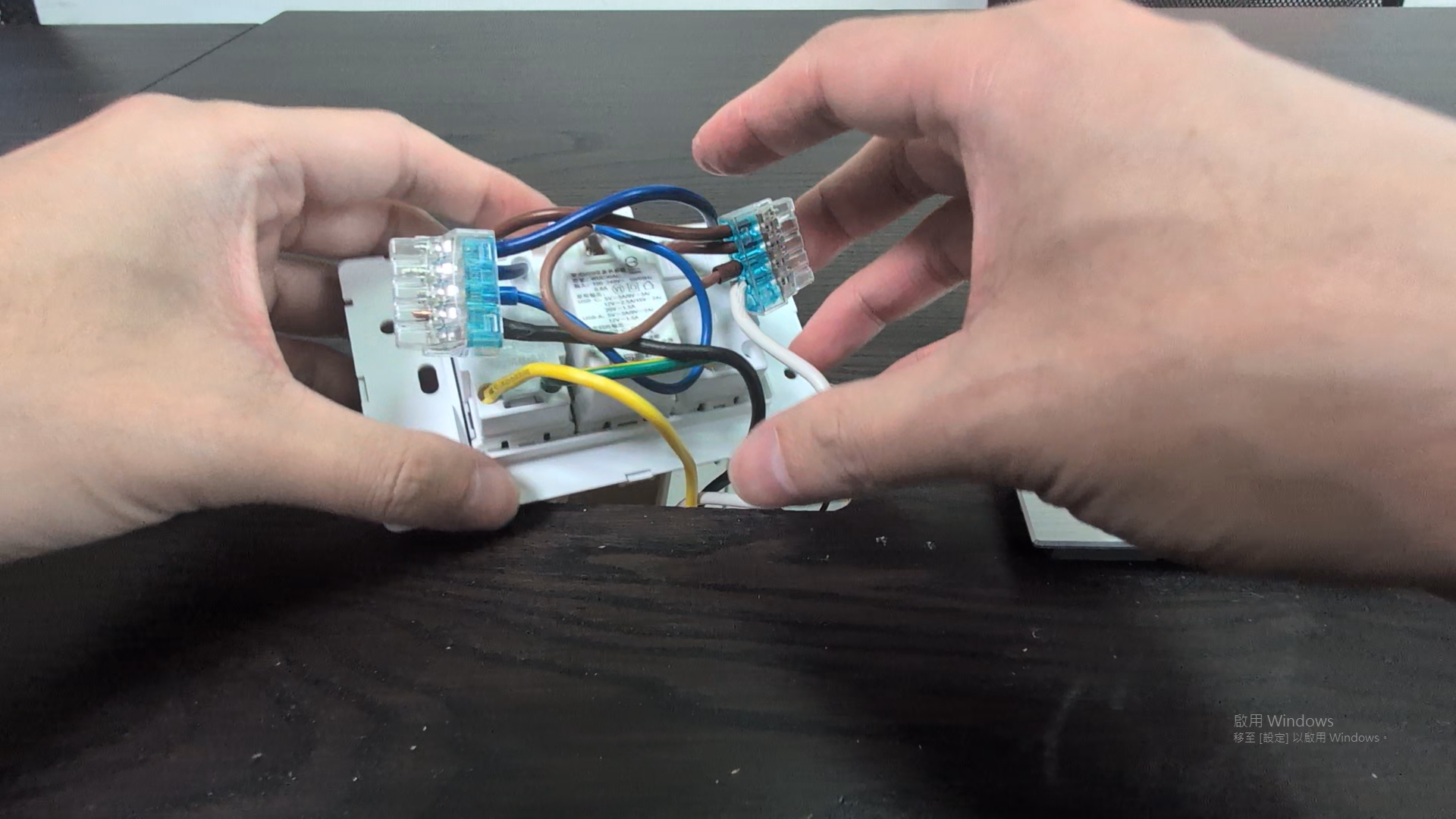

步驟６.將中性線接入中性線配線組，火線接入火線配線組。

易智快充，步驟６.將中性線配線組接入中性線，火線配線組接入火線。

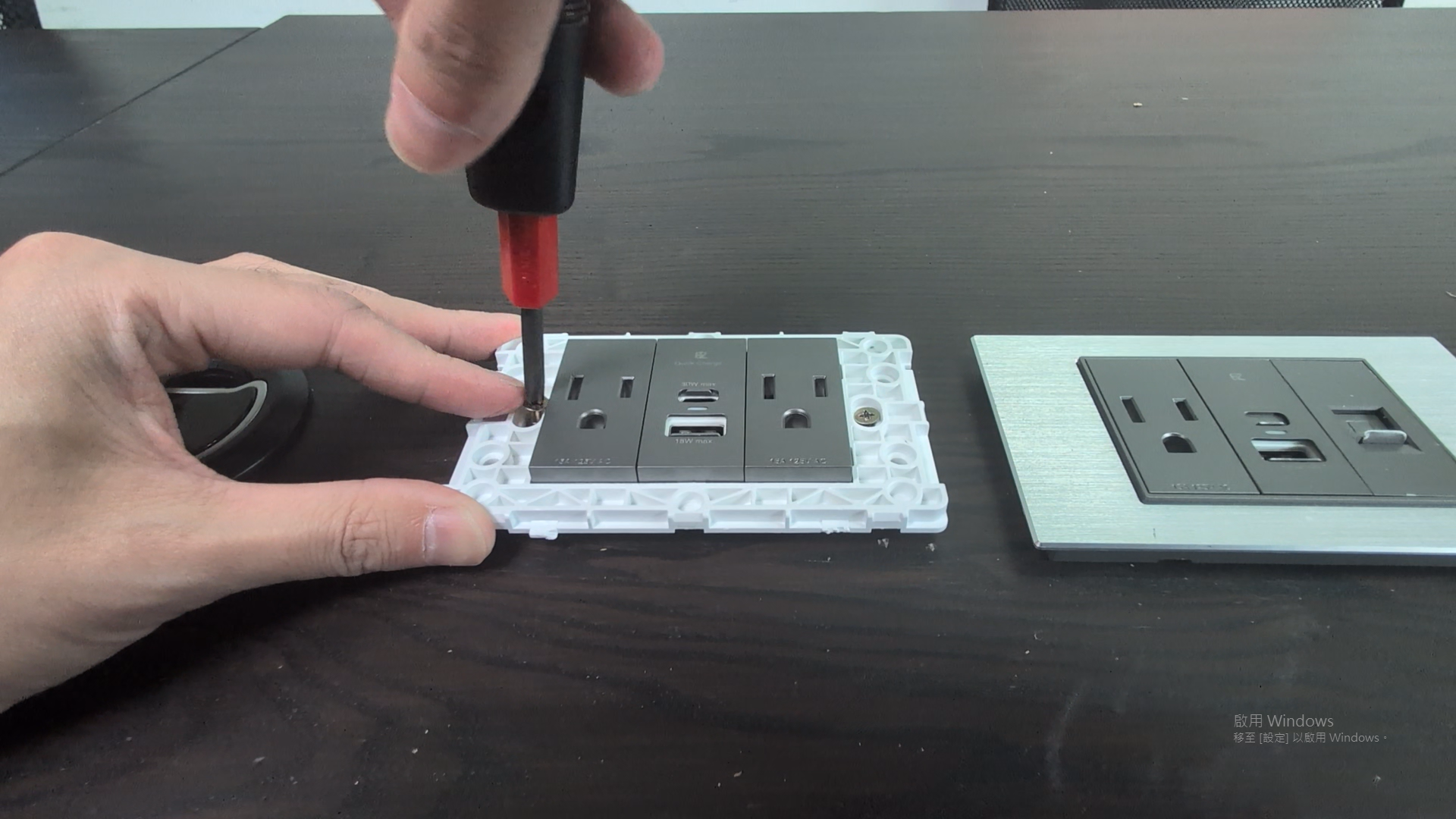

步驟７.使用十字螺絲起子，將插座基座兩側的螺絲鎖上，並裝上插座面板。



易智快充，步驟７.使用十字螺絲起子，將插座基座兩側的螺絲鎖上，並裝上插座面板。





●注意事項



如果是要更換新插座，斷開火線、中性線、接地線，更換壞損的插座面板，然後換上新的，很容易。

  1. 切記接電線時，標著字母L的連接接火線，標著字母N或Ｗ的連接接中性線，標著字母PE的連接接地線，切記不要傷到銅線芯。
  2. 在維修或是更換之前，務必將電源關閉，還要用測電筆或是萬能表測試下，以防觸電。
    維修時，注意火線與中性線的位置，不要接錯。維修好之後，最簡單的方法就是用手機充電線插入USB快充插座，檢查是否通電快充(易智快充有快充指示燈的功能，有沒有快充，一目瞭然)。



●常見故障及檢測技巧



常見故障一、USB插座及AC插座沒有電，是什麼故障引起的呢？



  1. 電源跳電？
  2. USB插座及開關插座的線路沒過電 ？
  3. USB插座及開關插座的電線從接線端子脫落？
  4. USB插座舌片斷裂？(易智快充的USB-A插座有正、反插的功能，不會有舌片插壞發生)
  5. USB插座口有無異物進入或有無進水造成短路？(易智快充的USB快充插座面板中，每一個USB-A/Type-C插座都有防水、防塵滑蓋，保護USB的電器安全)

  6. USB插座充電速度慢? (易智快充有快充指示燈的功能，有没有快充，一目了然)



檢測技巧：



  1. 將手機連接充電線接上USB接口，看看手機有無充電、快充指示燈有無亮起，若有亮燈則正常。若沒有請檢查電源有無通電，若通電再檢查插座線路
  2. 連線到USB模組有無連接上？若没有電進來，檢查總開關控箱里的斷路器是否有跳掉。若已合上仍然無過電，則應檢查線路是否有短路? 致使斷路器一直在跳掉。
  3. 停電檢查，打開插座，檢查每條導線連接是否可靠？有無接觸不良？



常見故障二、在使用開關插座中，時兒有電時兒沒有電，它的故障原因有哪些：



  1. 電源時有時斷
  2. 插座導線連接不良
  3. 導線壓緊螺絲打滑



檢測技巧：



  1. 連接USB接口即可知
  2. 停電，打開插座，重新連接
  3. 由於擰力過大，造成插孔磨損或將接線樁頭塑料件插壞，使導線接觸不良，需壓緊插孔或更換插座。



常見故障三、USB插座在插上插頭後出現負荷時會時兒有電時兒沒有電，像這樣的問題，是什麼故障？



  1. 檢查插頭
  2. 插座及接口鬆脫



檢測技巧：



  1. 檢查插頭
  2. 關閉總電源，打開插座，用尖嘴鉗將電線安裝牢固。若使用中曾過載過使銅片失去彈性，則應更換插座。



常見故障四、USB模組及開關插座有插座面板燒焦或損壞問題，出現這種危險事故原因：



  1. 電路負荷過高
  2. 線路短路
  3. 舌片斷裂，USB-A口卡住？(此時若有正、反插的功能，就不容易有這樣的擔憂)
  4. 開關插座嚴重受潮、汙損或被水淋溼等(此時若有防水、防塵滑蓋的保護，就不會有此種危害USB的電器安全事件發生)



檢測技巧：



  1. 電流負荷過重，長期超過插座的電流負載，引起插座面板過熱燒焦。應更換插座，避免過載。
  2. 如強大的短路電流會使插座炸裂。應查明故障，消除短路點，更換插座。
  3. 插座應安裝在乾燥，安裝在浴室及陽台，應採用防水防潮插座。



常見故障五、室內開關插座出現漏電，是什麼原因造成的？



  1. 插座受潮、汙垢多或被水淋溼
  2. 插座外殼破損



維修技巧：



  1. 避免受潮、汙垢和水淋
  2. 更換外殼或整個開關插座



●總結



選擇一個優良品質的USB快充插座面板，它的貼心設計總能讓消費者省掉一些不必要的麻煩。並且能預防到一些危害電器性能等不幸的事件發生，在這個關乎電器安全、使用貼心的一些細節上，選擇有經過國際第三方檢驗組織及台灣BSMI認證的USB快充插座面板，在這方面能替消費者考慮周全提前把關，以減少危險、預防在前。這才是維修插座面板的最佳上策。
