一、準備工具（清單）



•     驗電筆（驗電用）

•     尖嘴鉗（固定電線、處理接線端子）

•     十字螺絲起子（拆卸 / 固定插座基座螺絲）

•     一字螺絲起子（拆卸面板、松脫電線夾層）

•     線剪（修剪電線，若需調整長度）

•     絕緣手套（操作時佩戴，防觸電）







二、核心前提（必須執行）



裝卸前務必關閉總電源，並用驗電筆或萬用表測試確認無電，確保操作安全，避免觸電事故。





三、插座更換步驟



1.   拆卸面板

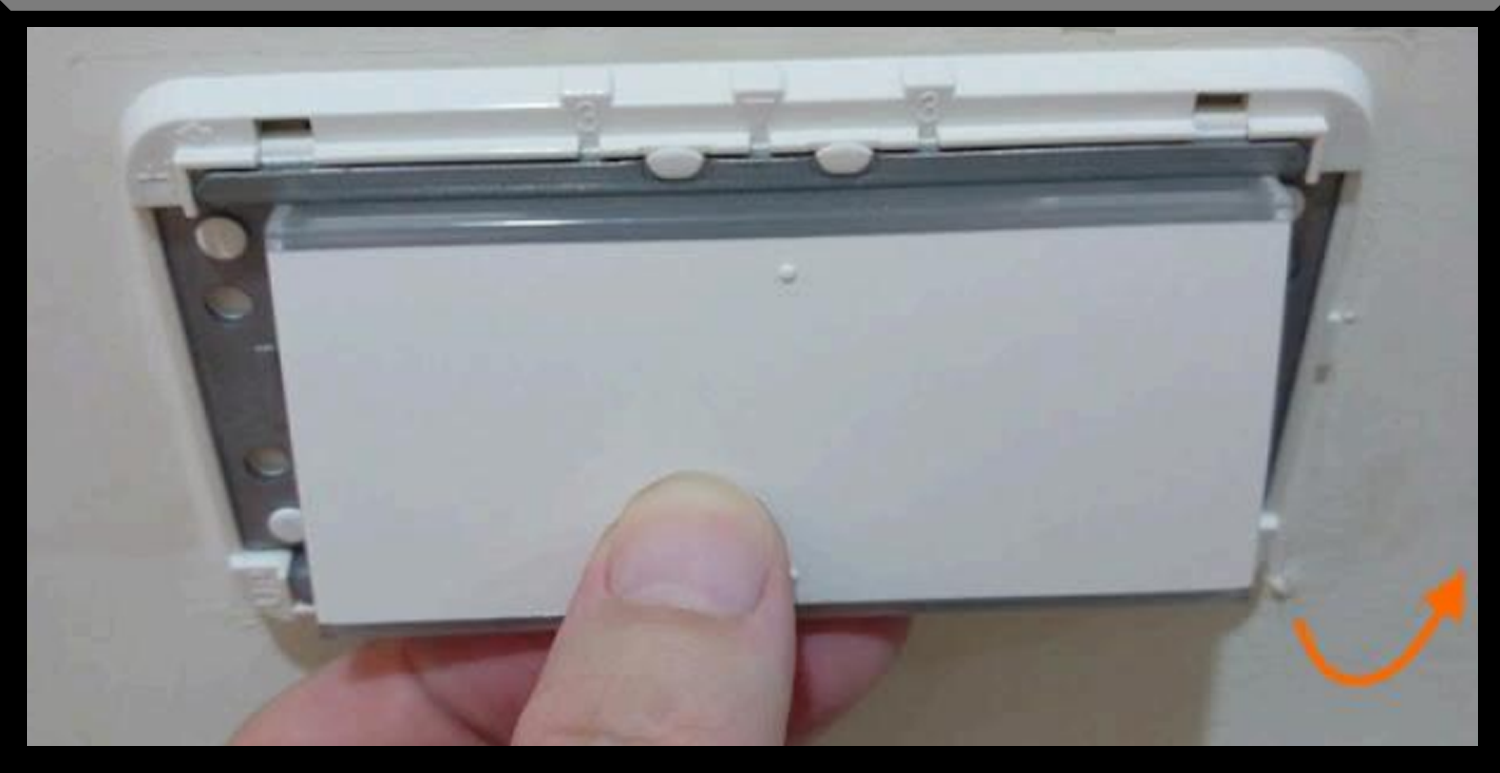

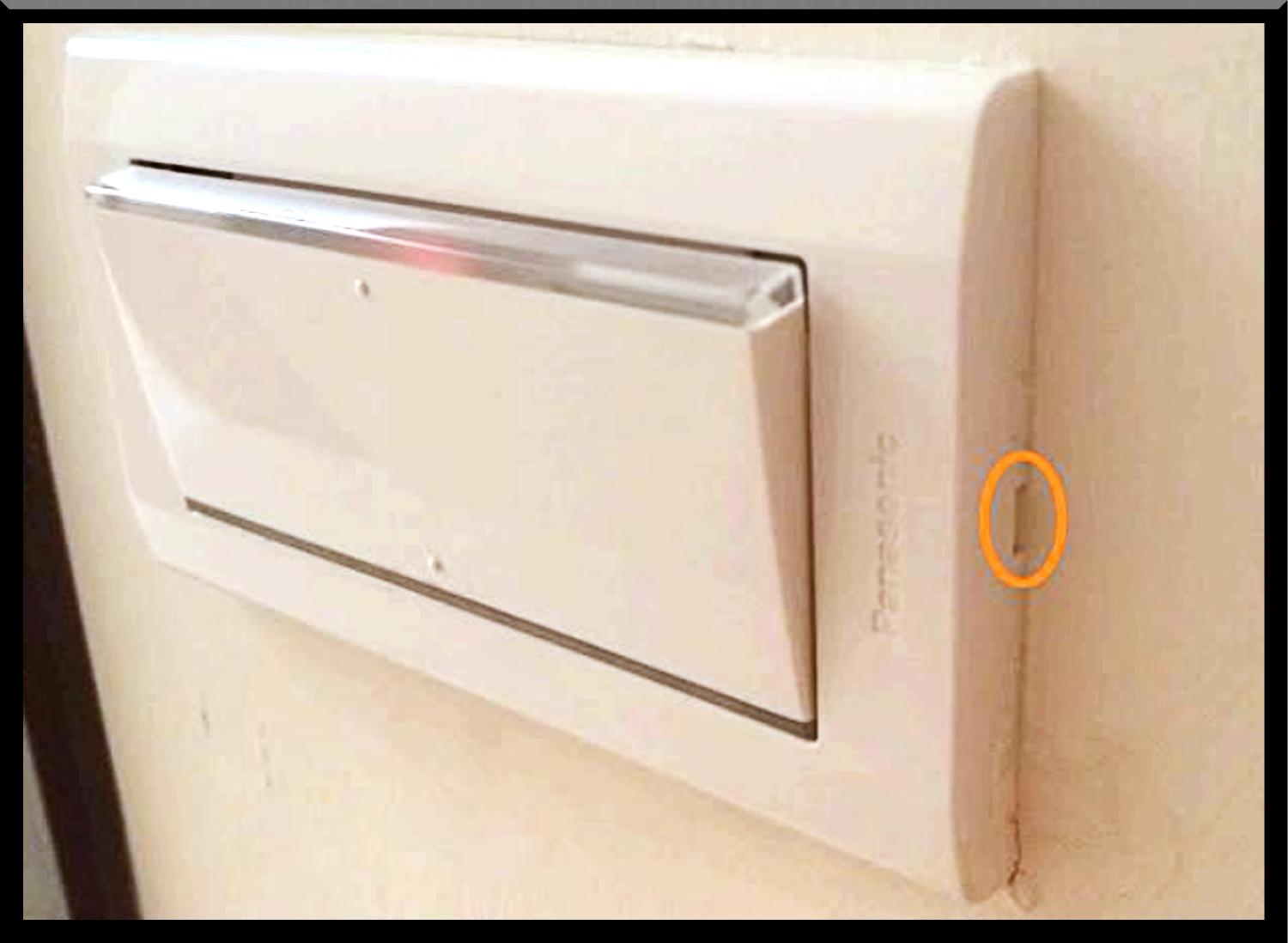

用一字螺絲起子插入插座面板與基座的接縫處，輕輕撬開並卸下麵板。





護蓋打開後可以看到開關的蓋子,採用從下方往上扳的方式





2.   拆卸基座

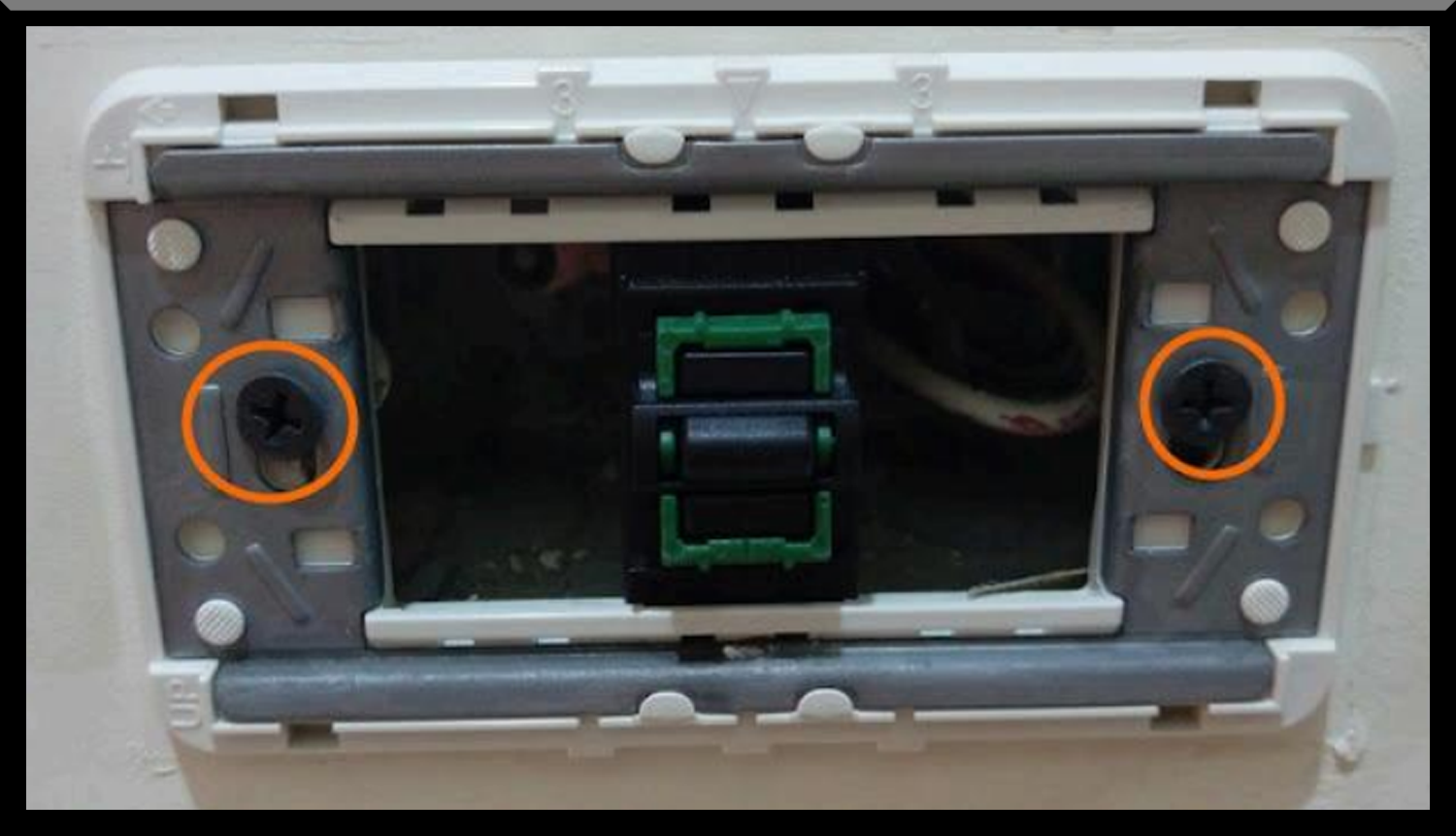

取下面板後，用十字螺絲起子擰下插座基座兩側的固定螺絲，將基座從牆面電氣盒中拉出





3.   松脫電線

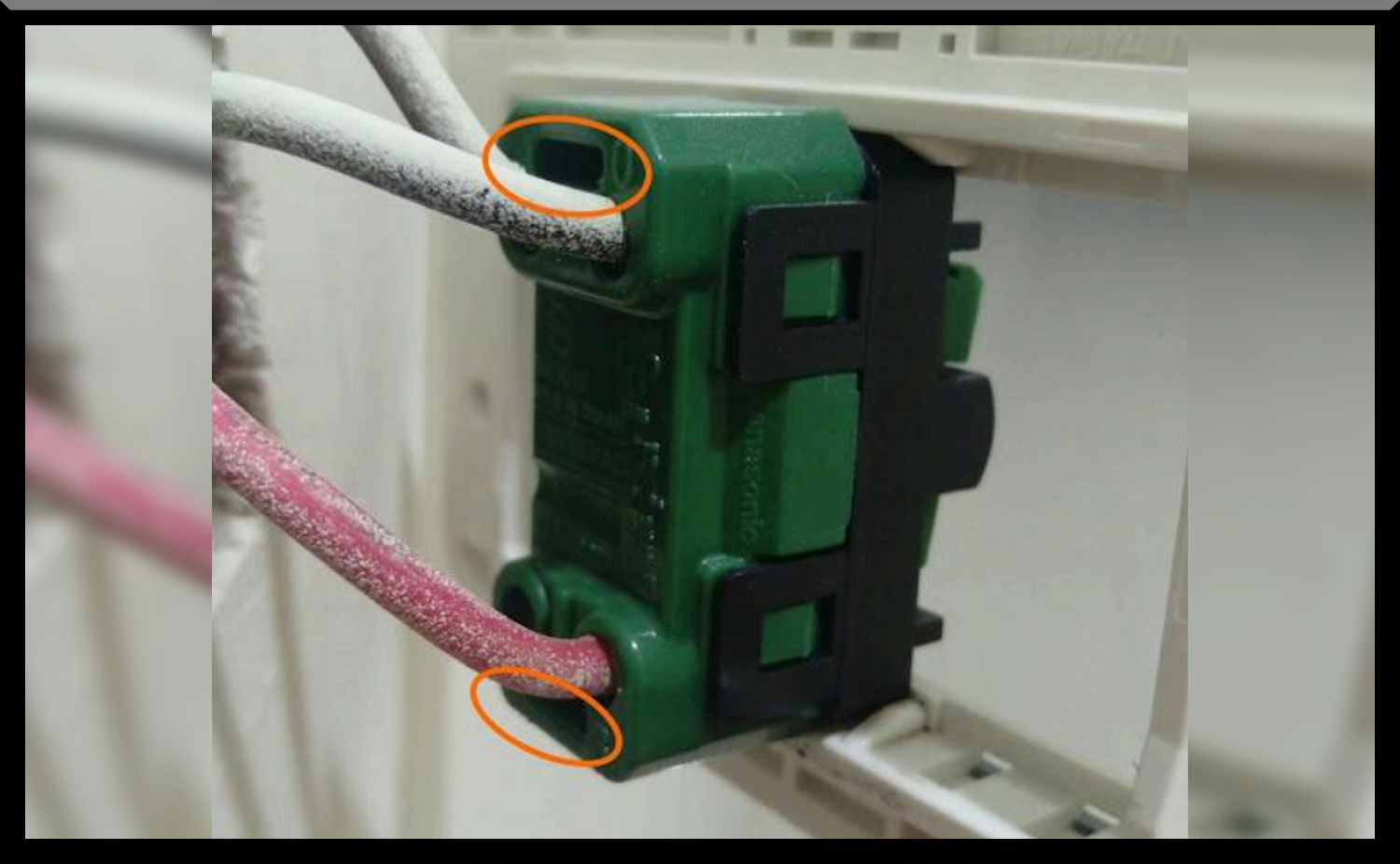

用一字螺絲起子插入電線與接線端子的夾層中，鬆開固定機關，小心拉出電線（避免損傷銅芯）

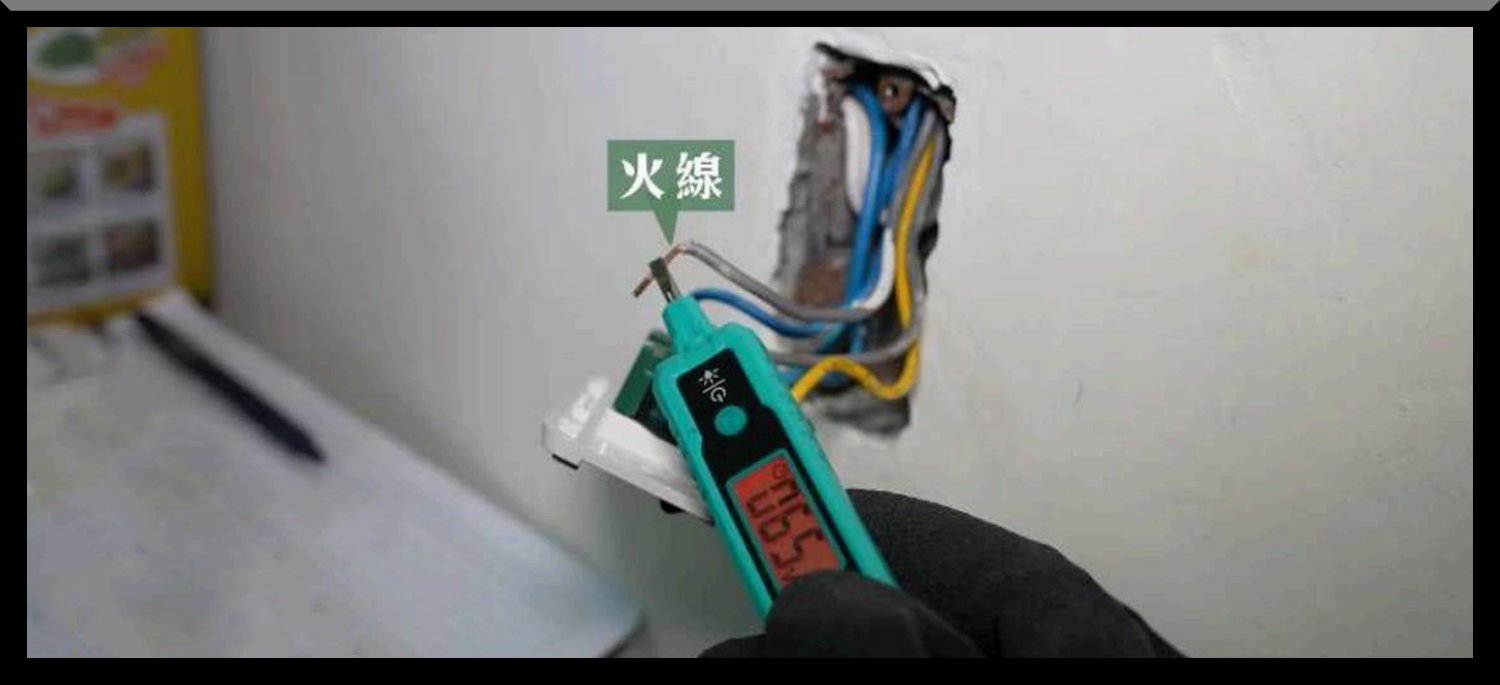

再以驗電筆测試有無電壓，請在無電的情況安裝，以確保安全

測完無電後再檢測下電線，防止火線、中性線、接地線接錯（如火線接中性線端子），否則可能導致短路、設備損壞甚至觸電

PS：驗電筆不只能應用在插座中，其實也可以直接拿來測量銅線。有時候線材顏色不明顯、或很難判斷，就可以直接用驗電筆測試，只有火線會讓驗電筆鳴叫，就可輕易找出火線。





4.   識別與接線

◦     插座背面有三個接線端子，需按標識對應接線：

▪     火線：接入標有 “L” 的端子，通常連接黑色、紅色或棕色線

▪     中性線：接入標有 “N” 或 “W” 的端子，通常連接白色、藍色線

▪     接地線：接入標有 “PE” 或接地符號 “⏚” 的端子，通常連接綠色、黃綠色相間線

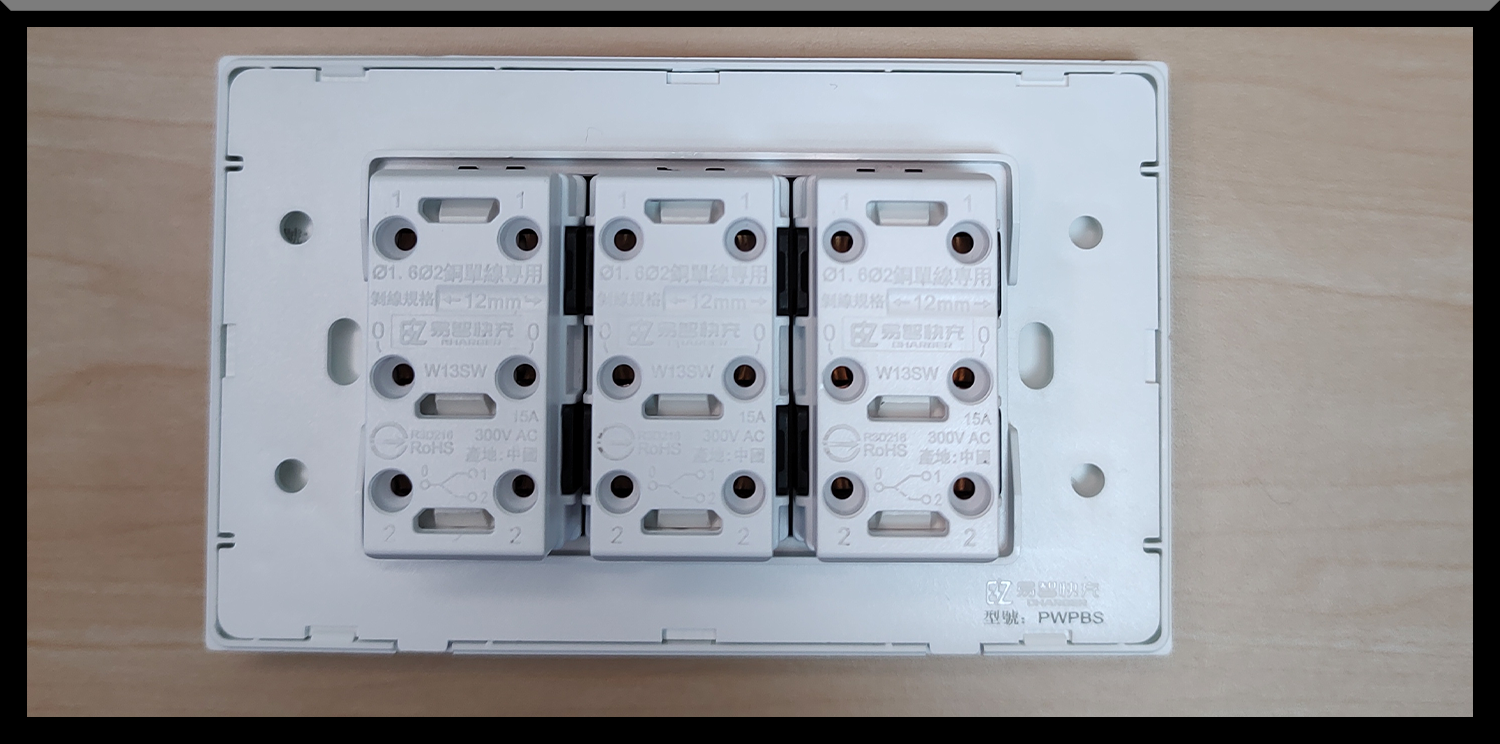

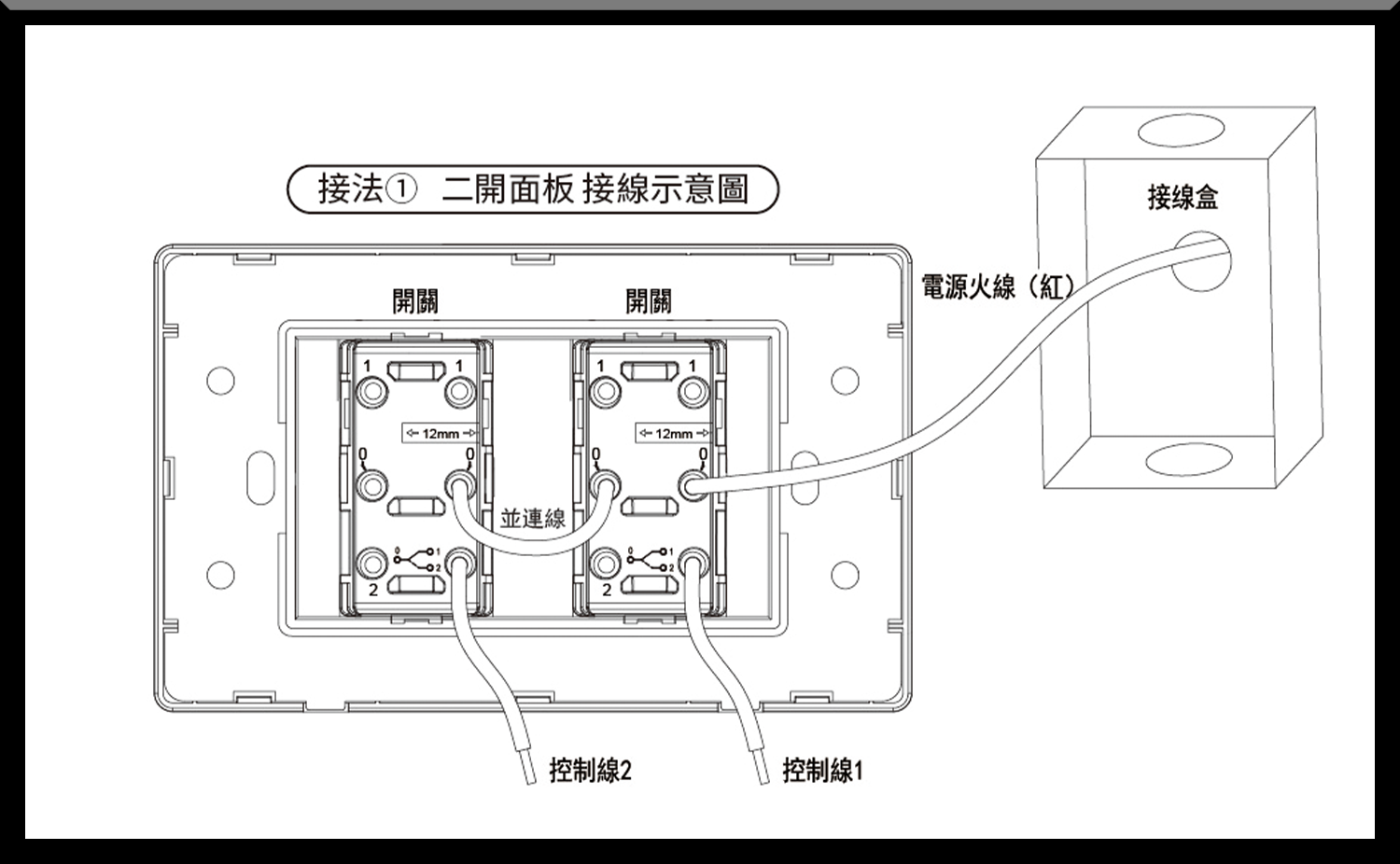

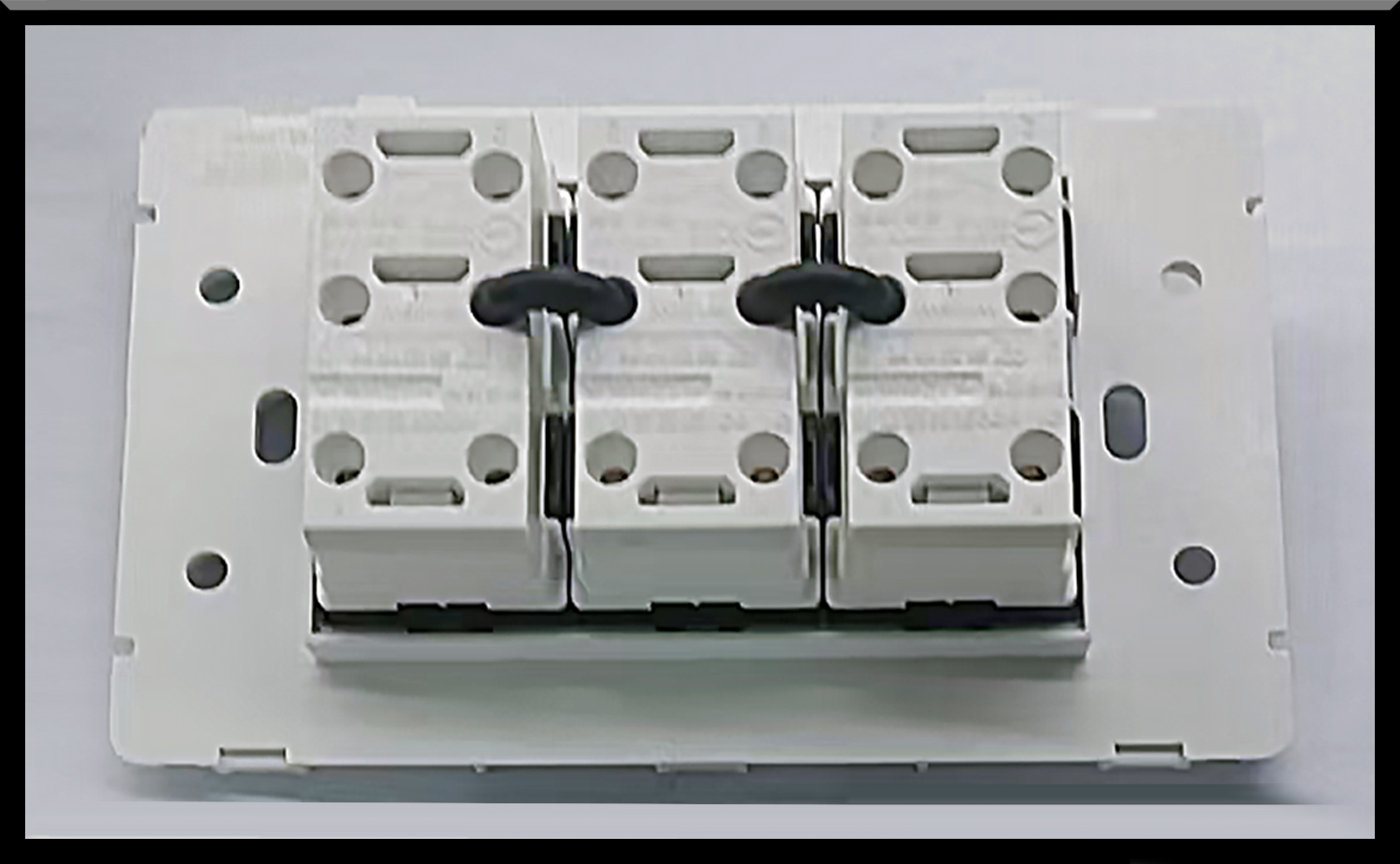

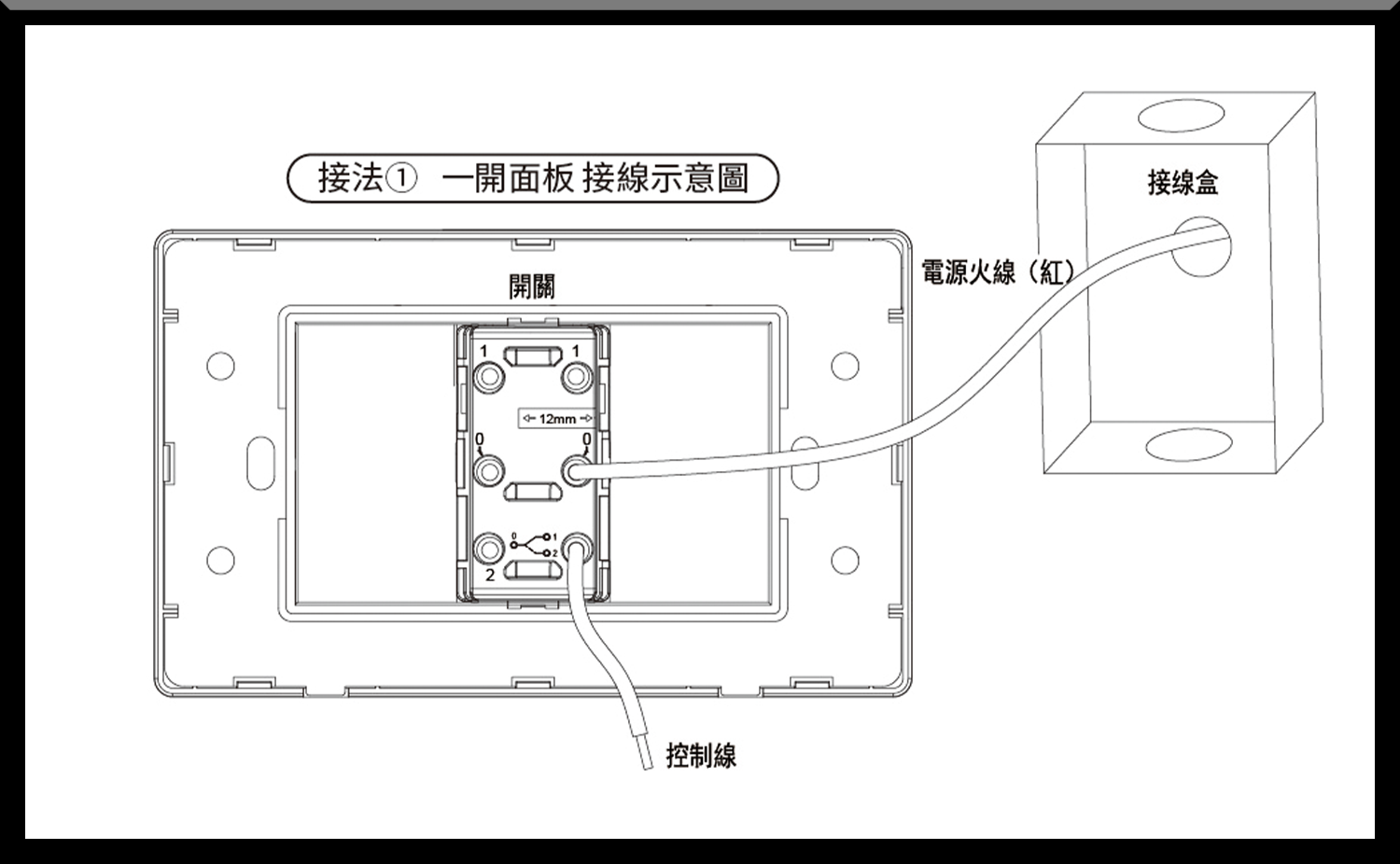

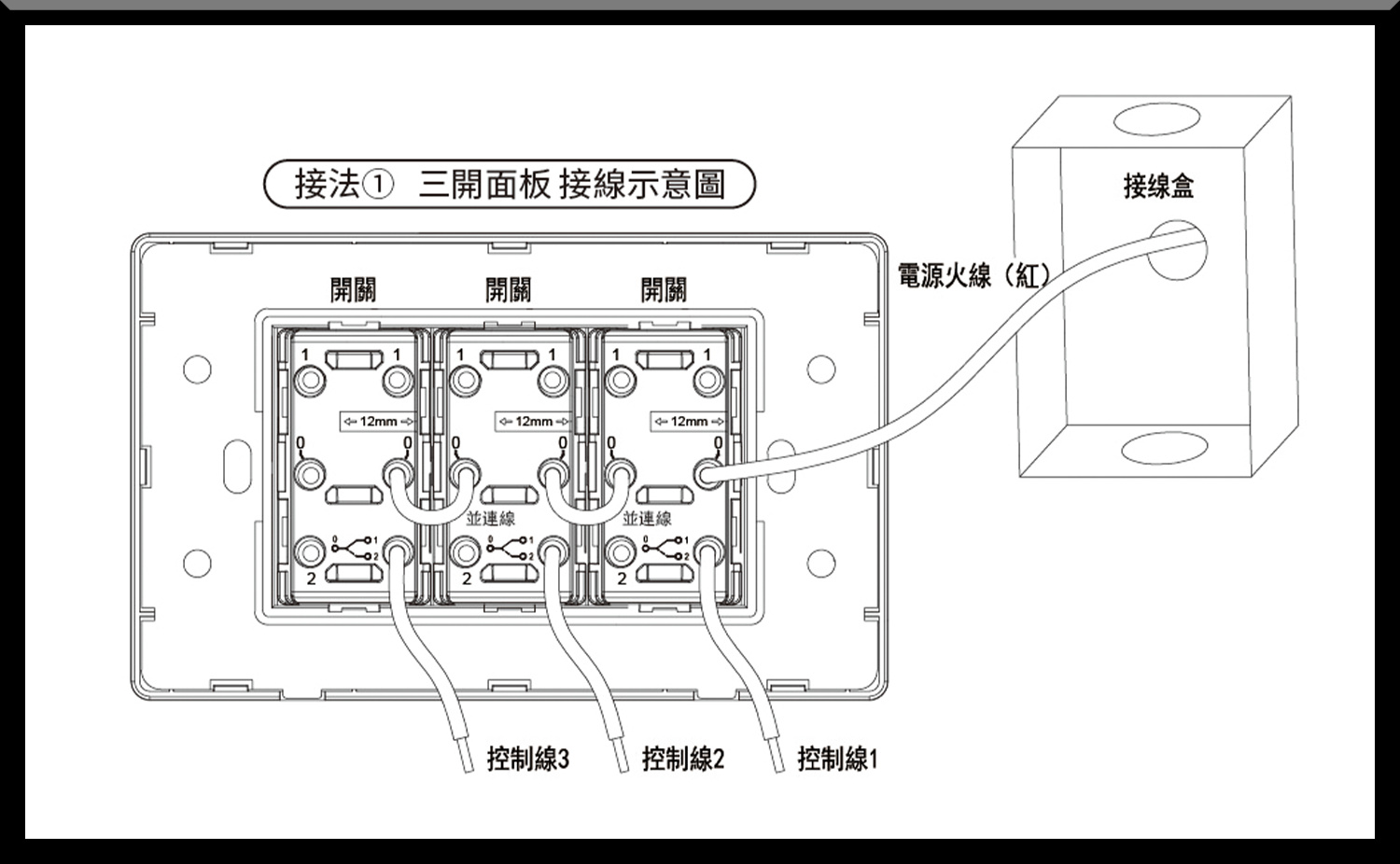

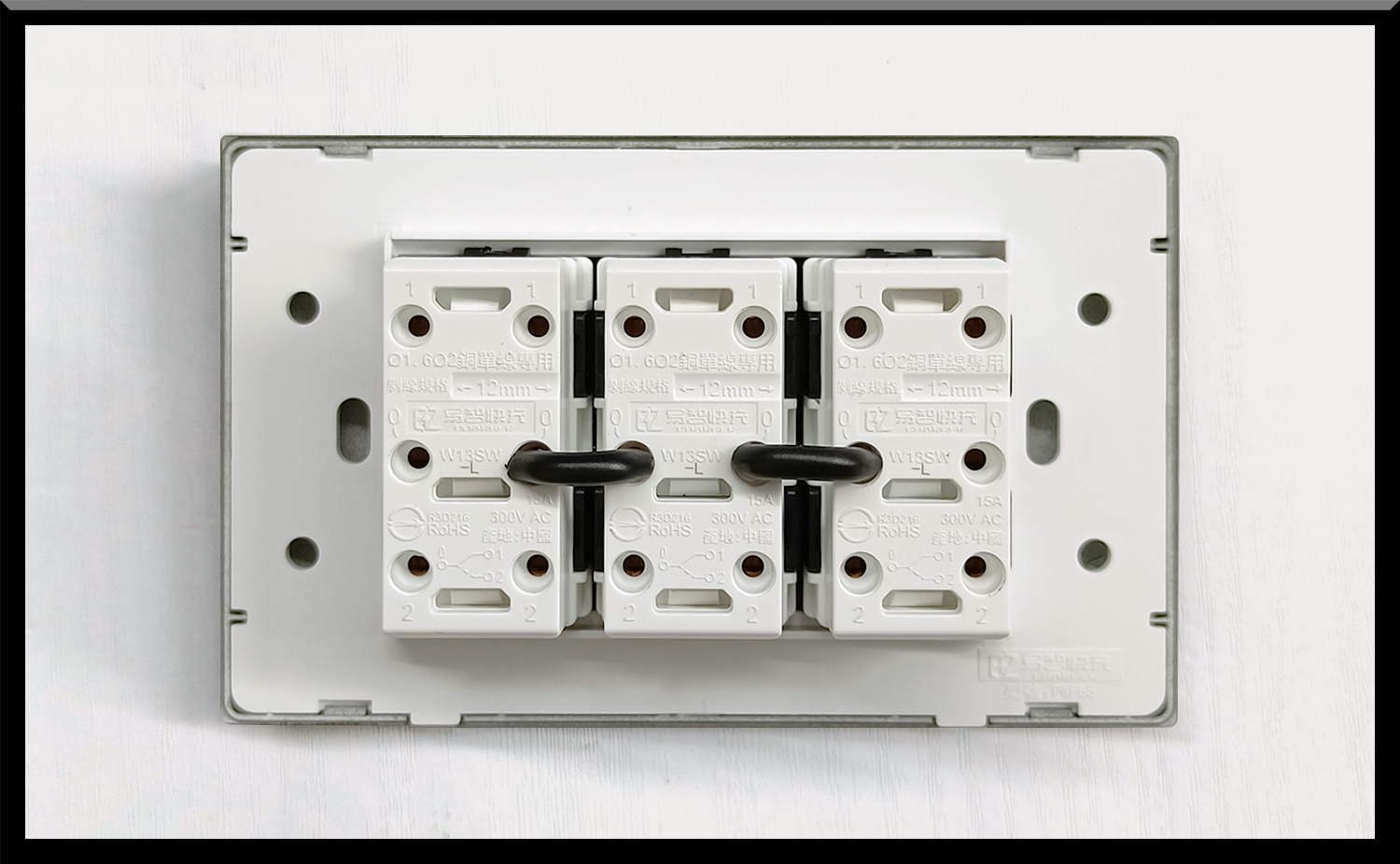

◦     取 三個 / 兩個 / 一個 新的開關模塊，將電源火線與控制線逐一插入模塊背面對應的插孔內

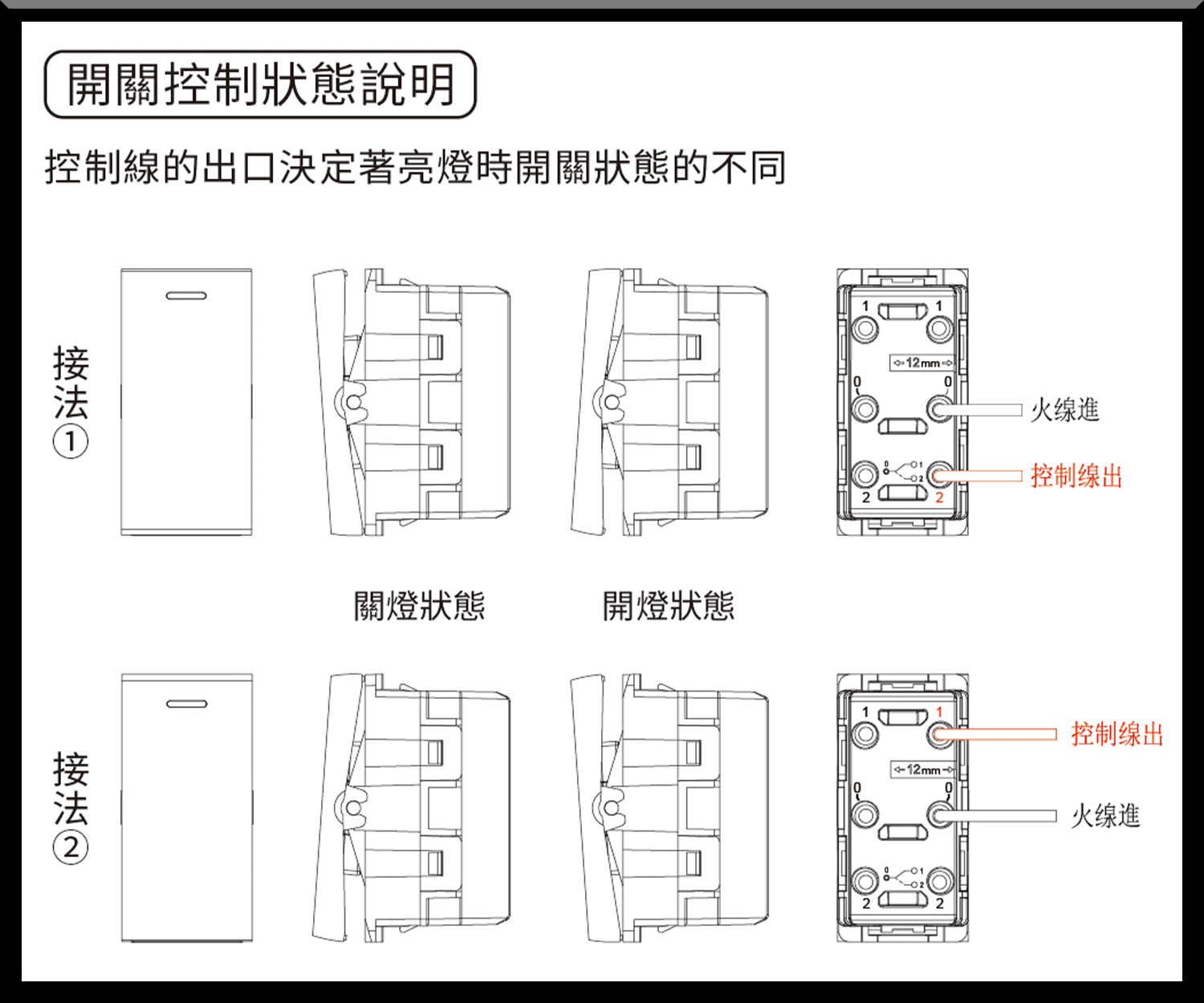

PS：控制線的出口會決定開關的亮燈狀態



◦     接線時確保銅芯完全插入端子，無外露，並用螺絲擰緊固定。





5.   固定與安裝

◦     將接好線的基座推入牆面電氣盒，用十字螺絲起子鎖緊兩側固定螺絲；

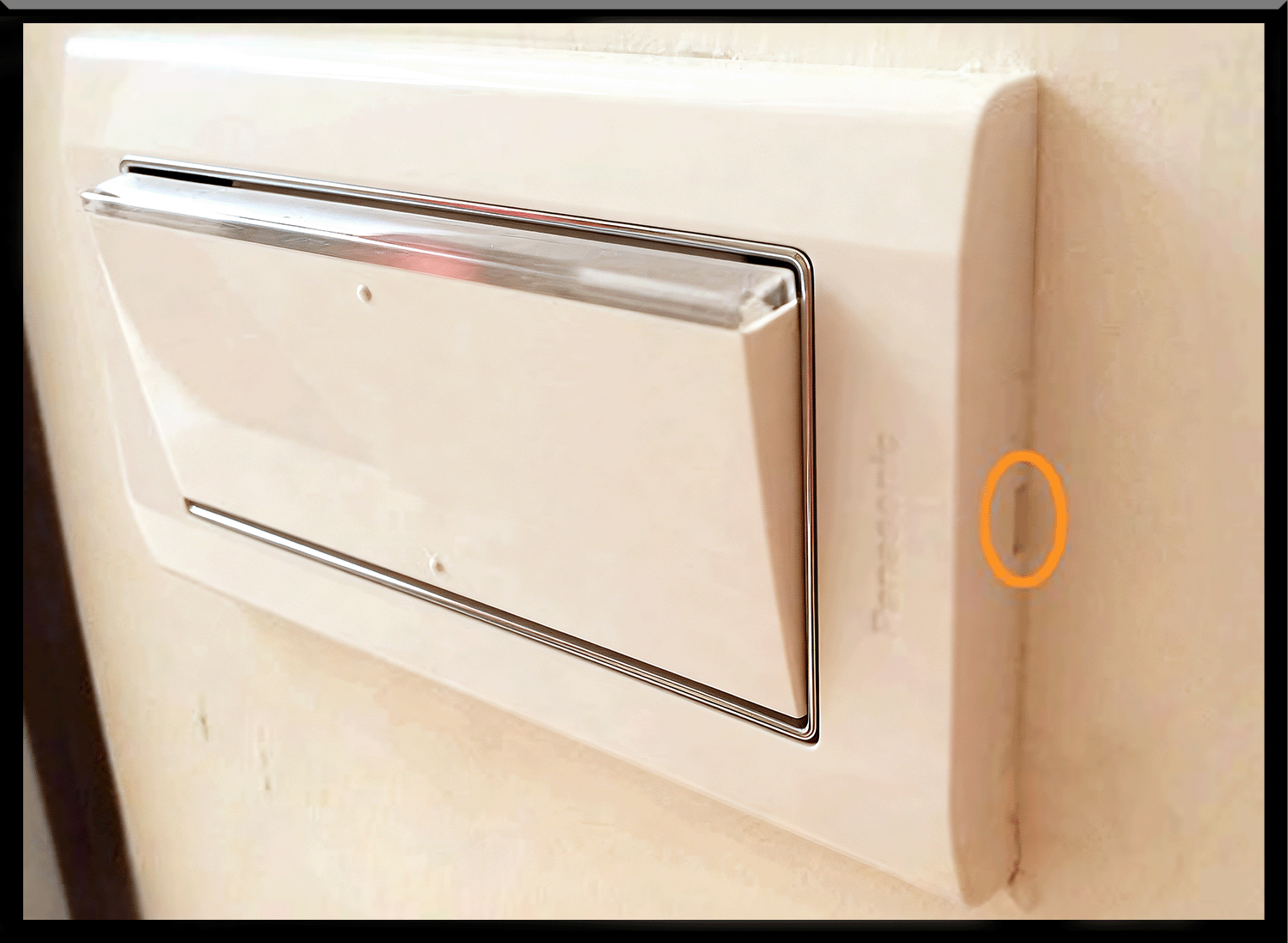

◦     扣上面板，完成安裝。





6.   測試功能

打開總電源，打開開關，確認開關通電正常可以控制燈具。





四、補充說明（遺漏及注意事項）



1.   接線禁忌

◦     嚴禁火線、中性線、接地線接錯（如火線接中性線端子），否則可能導致短路、設備損壞甚至觸電；

◦     接線時不得損傷銅芯，若銅芯有氧化，需用尖嘴鉗清理後再接入端子。

1.   特殊場景處理

◦     浴室、陽臺等潮濕環境需使用帶防水防潮功能的插座（如帶滑蓋設計），避免受潮漏電；

◦     更換舊插座時，若發現電線老化（如絕緣層破損），需先更換電線再安裝新插座。

1.   故障預防

◦     避免插座長期超負荷使用（如大功率電器同時接入），以防面板過熱燒焦；

◦     安裝後定期檢查接線是否鬆動，若出現 “時通電時斷電”，需關閉電源後重新緊固接線。
